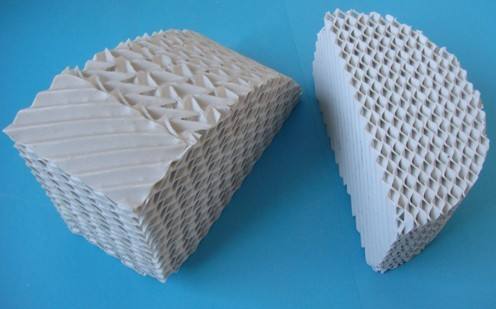

陶瓷规整填料是是继金属规整填料开发应用后开发的孔板规整波纹填料，它由许多具有相同几何形状的填料单元体组成。陶瓷规整波纹填料的单元体是相互平行叠加的波纹片。根据波纹竖向倾角的不同，可分为X型和Y型两类，X型的倾角为30°角，Y型倾角为45°。一般来讲，X型具有较小的压降，而Y型则具有更好的传质性能。为了兼顾压降和传质性能，可在板上开孔。陶瓷规整填料的主要原料为硅铝酸盐耐酸耐化学腐蚀陶瓷材料，可耐温1300℃,使用温度范围为-1000℃。产品具有耐化学腐蚀性强，除氢氟酸外,能耐所有的无机酸、有机酸及酸性气体、中性气体.
同时由于填料的有序排列，物料中含有的固相颗粒可通过填料的波纹底排出，因此抗堵性能优良，操作弹性比一般通用塔器大，取代散装塔填料，可提高生产能力5%，提高生产效率50%。同时具有质轻、价廉的特点，适用大容积塔器。 目前最大的陶瓷规整填料塔已达11米,最小可用于直径100毫米的塔器,可在负压及加压状态下操作.广泛用于各种吸收和解吸单元操作, 在盐酸、硫酸工业、天然气行业、环保废气净化处理及解吸脱气装置等，陶瓷规整填料特别适用于对压降和理论板数有严格要求的高温腐蚀性物料的精馏，吸收等分离过程。
陶瓷规整填料的外观质量要求：
|
项目 |
要求 |
|
破损率 |
≤3% |
|
裂纹 |
≤30mm，允许3条 |
|
毛刺 |
不允许大于2mm |
陶瓷规整填料的尺寸偏差
|
规格 （x/y） |
100 |
125 |
160 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
允许偏差 |
|
板厚（mm） |
3.5 |
3 |
2.8 |
2.8 |
2 |
1.8 |
1.6 |
1.4 |
1.4 |
1.2 |
1 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
±0.5 |
|
峰高（mm） |
24 |
21 |
17 |
15 |
13 |
11 |
9 |
7 |
6 |
5.5 |
5 |
4.5 |
4.0 |
3.5 |
3 |
2.5 |
±2 |
|
波距（mm） |
40 |
35 |
30 |
27 |
23 |
19 |
17 |
13 |
12 |
11 |
10 |
9 |
8 |
7 |
6 |
5 |
±2 |
陶瓷规整填料参数：
| 型号 | 空隙率 | 比表面积 | 堆积比重 | F因子 | 理论板数 | 水力直径 | 压力降 | 液体负荷 |
| (%) | m2/m3 | (kg/m3) | m/s(kg/m3)1/2 | (块/m) | mm | mm/hg/m | m3/ m3 | |
| 800y(x) | 67 | 800 | 740 | 1.4 | 8 | 4 | 5.2 | 0.2-100 |
| 750y(x) | 68 | 750 | 720 | 1.5 | 7.5 | 5 | 5 | 0.2-100 |
| 700y(x) | 69 | 700 | 700 | 1.6 | 7 | 6 | 4.8 | 0.2-100 |
| 650y(x) | 70 | 650 | 680 | 1.7 | 6.5 | 7 | 4.6 | 0.2-100 |
| 600y(x) | 71 | 600 | 640 | 1.8 | 6 | 8 | 4.4 | 0.2-100 |
| 550y(x) | 73 | 550 | 620 | 1.9 | 5.5 | 10 | 4.2 | 0.2-100 |
| 500y(x) | 74 | 500 | 600 | 1.9 | 5 | 12 | 4.2 | 0.2-100 |
| 450y(x) | 76 | 450 | 580 | 2 | 4.5 | 14 | 4 | 0.2-100 |
| 400y(x) | 77 | 400 | 540 | 2.1 | 4 | 16 | 3.8 | 0.2-100 |
| 350y(x) | 80 | 350 | 520 | 2.2 | 3.5 | 18 | 3.5 | 0.2-100 |
| 300y(x) | 81 | 300 | 500 | 2.3 | 3- | 20 | 3 | 0.2-100 |
| 250y(x) | 83 | 250 | 480 | 2.4 | 2.8 | 22 | 2.5 | 0.2-100 |
| 200y(x) | 85 | 200 | 400 | 2.6 | 2 | 24 | 2 | 0.2-100 |
| 160y(x) | 87 | 160 | 360 | 2.8 | 1.52 | 26 | 1.8 | 0.2-100 |
| 125y(x) | 89 | 125 | 320 | 3.1 | 1.2 | 28 | 1.5 | 0.2-100 |
| 100y(x) | 91 | 100 | 320 | 3.4 | 1 | 31 | 1.3 |
0.2-100 |
