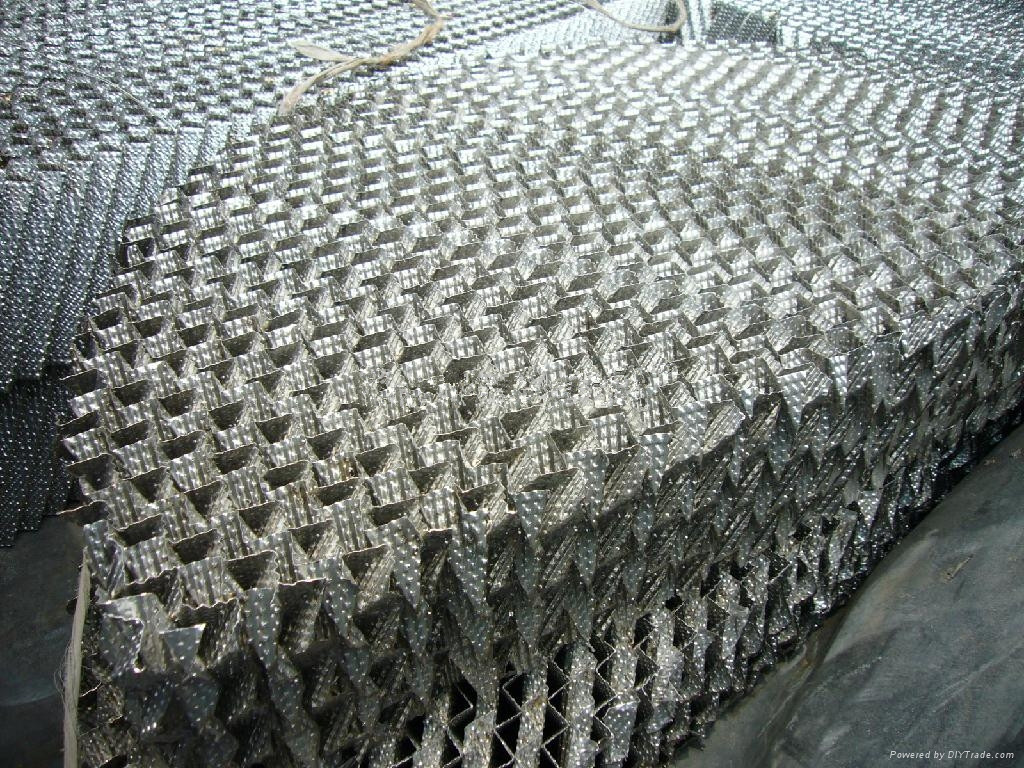

金属刺孔波纹填料是将金属薄板先辗压出密度很高的小刺孔再超压成波纹板片组装而成的规整填料，由于表面特殊的刺微孔结构，提高了填料的润湿性能，并能保持金属丝网波纹填料的性能它与金属孔板波纹填料的主要区别在于板片表面不是冲压孔，而是刺孔，用辗轧方式在板片上辗出很密的孔径为0.4～0.5mm小刺孔。其分离能力类似于网波纹填料，但抗堵能力比网波纹填料强，并且价格便宜，应用较为广泛。
金属刺孔波纹填料规格：
|
填料型号 |
材质 |
理论塔板数No/m |
峰高mm |
空隙率ε% |
比表面积m2/m3 |
压力降mmHg/m |
F因子m/s |
|
700y |
不锈钢 |
5-7 |
4.3 |
85 |
700 |
7 |
1.6 |
|
500x |
不锈钢 |
3-4 |
6.3 |
90 |
500 |
2 |
2.1 |
|
250y |
不锈钢 |
2.5-3 |
12 |
97 |
250 |
2.25 |
2.6 |
