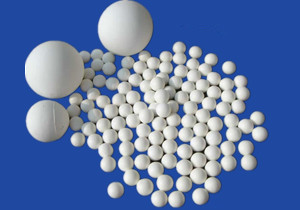

惰性瓷球具有高强度、高化学稳定性和热稳定性的特性，惰性瓷球可以耐高温、高压和酸、碱、盐及各种有机溶剂的腐蚀，惰性瓷球广泛应用于石油、化工、化肥、天然气及环保等行业。惰性瓷球作为反应器内催化剂的支撑和覆盖材料，可缓冲进入反应器内液体和气体对催化剂的冲击，保护催化剂，并改善反应器内液体和气体的分布。
直径尺寸偏差规定 mm
|
种类 |
普通瓷 |
低铝瓷 |
中铝瓷 |
高铝瓷 |
刚玉瓷 |
|||
|
化学成份 |
Al2O3 |
15-30 |
31-45 |
46-70 |
71-90 |
≥90 |
||
|
Al2O3+SiO2 |
≥90 |
|||||||
|
Fe2O3 |
≤1 |
|||||||
|
吸水率, % |
≤5 |
≤8 |
||||||
|
耐酸度, % |
≥90 |
|||||||
|
耐碱度,% |
≥85 |
|||||||
|
耐热温度,℃ |
≥1000 |
≥1200 |
≥1300 |
≥1400 |
≥1500 |
|||
|
抗压强度 |
Φ３ |
≥0.2 |
≥0.25 |
≥0.3 |
≥0.35 |
≥0.4 |
||
|
Φ６ |
≥0.5 |
≥0.6 |
≥0.65 |
≥0.7 |
≥0.8 |
|||
|
Φ８ |
≥0.7 |
≥0.8 |
≥0.8 |
≥1.0 |
≥1.2 |
|||
|
Φ10 |
≥0.85 |
≥1.0 |
≥1.2 |
≥1.5 |
≥1.9 |
|||
|
Φ13 |
≥1.8 |
≥2.3 |
≥3.0 |
≥4.0 |
≥5.8 |
|||
|
Φ16 |
≥2.3 |
≥3.0 |
≥4.5 |
≥6.0 |
≥7.0 |
|||
|
Φ20 |
≥4.3 |
≥5.0 |
≥6.0 |
≥7.5 |
≥9.0 |
|||
|
Φ25 |
≥6.2 |
≥7.0 |
≥8.0 |
≥10.0 |
≥12.0 |
|||
|
Φ30 |
≥7.0 |
≥8.0 |
≥10.0 |
≥12.0 |
≥14 |
|||
|
|
Φ38 |
≥8.8 |
≥10.0 |
≥12.0 |
≥16.0 |
≥18.0 |
||
|
|
Φ50 |
≥12.0 |
≥13.0 |
≥15.0 |
≥18.0 |
≥21.5 |
||
|
|
Φ75 |
≥16.0 |
≥18.0 |
≥20.0 |
≥22.0 |
≥25.0 |
||
|
堆积重度y, kg/m3 |
1300-1400 |
1400-1500 |
1500-1600 |
1600-1800 |
≥1800 |
|||
|
注：堆积重度数据仅供使用参考，不作为验收依据。 |
||||||||
|
直径, |
6 |
8 |
10 |
13 |
16 |
20 |
25 |
30 |
38 |
50 |
60 |
75 |
|
允许偏差 |
±1.5 |
±2.0 |
±2.5 |
±3.0 |
||||||||
