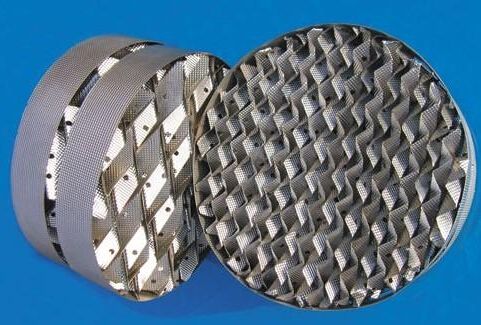

不锈钢波纹填料是国内外应用比较广泛的高效填料，是孔板波纹填料在金属薄板表面孔、轧制小纹、大波纹最后组装而成的规整填料，具有阻力小、气液布均匀、效率高、能量大、放大效应不明显等特点，应用于负压、常压和加压操作。不锈钢孔板波纹填料由垂直排列的波纹网片组成的盘状规整填料，波纹峰高与塔轴线倾角按45°和30°，分成Y、X两种型号。金属孔板波纹填料保持了金属丝网波纹填料结构特点，改用表面有沟纹的孔板制成，增加了液体的均布和填料润湿性能，提高了传质效率。每盘单元高度为50-200mm，直径超过1.5m，填料制成分块形式。
不锈钢波纹填料特性：
1、理论板数高，通量大，压力降低。
2、低负荷性能好，理论板数随气体负荷的降低而增加，几乎没有低负荷极限。
3、操作弹性大。
4、放大效应不明显。
5、能够满足精密、大型、高真空精馏装置的要求。材质：不锈钢、黄铜、磷铜、低碳钢等。应用：难分离物系、热敏性物系及高纯产品的精馏分离等。
不锈钢孔板波纹填料具有通量大、阻力小、效率高、抗堵能力强的优点。在精馏、吸收、萃取等单元操作中广泛应用。根据填料型号，最小塔径为80-200MM，最大直径已达13M，液体喷淋密度可从0.2-200M3/（M2·H），压力范围可从真空到高压。是适用于化工、化肥、炼油、石油化工、天然气等工业的通用性高效规整填料。
孔板波纹填料几何特性参数如下：
注：
1、产品检验、验收、制造执行国家化工行业标准不锈钢孔板波纹填料 HG/T 21559.2-2005规定。
2、表中所列压力降数值与表中“最大F因子”值相对应。
3、表中所列重度值为不锈钢材质的填料重度，其它材质的填料重度需乘以所选材质的重度与不 锈钢重度的比值，如铝质孔板波纹填料需乘以0.34。
4、碳钢材质的填料片一般比不锈钢要厚，其填料重度为340～400kg/m3。
5、用于吸收时液体负荷为0.2～200m3/m2· hr。
6、产品包装采用纸箱或木箱。也可经供需双方协商，按协议要求包装。
7、我公司负责提供安装图纸，必要时可免费指导安装。
