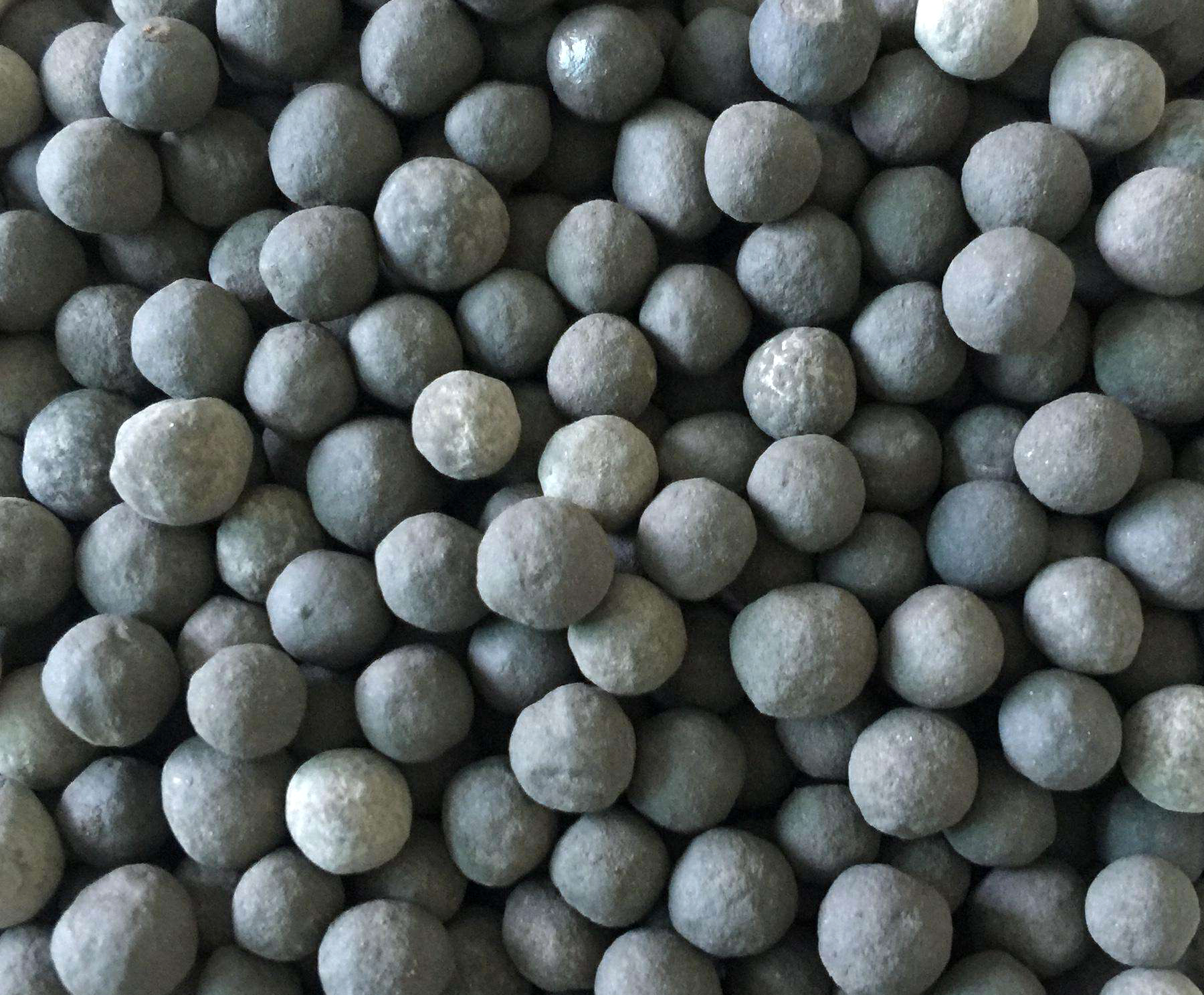

陶粒滤料是以粘土为主要生产原料，掺合一定比例的粘合剂、成孔剂、无机骨料经配料、搪粒成球、高温烧制、筛分等一系列工艺加工而成的类球粒状材料。其主要成份为SiO2：、Al203和Fe203，呈深褐色或灰褐色，颗粒粒径可根据不同要求生产。陶粒表面粗糙多微孔，特别适合于微生物在其表面生长、繁殖。现代水处理工艺充分利用了这些特性，使其成为水处理特别是污水、水源微污染预处理以及给水过滤技术的理想滤料，再加上其密度适中、强度高、耐摩擦、物化性能稳定、不向水体释放有毒有害物等特性，成为了水处理工程的优质材料。
BAF工艺的核心在于陶粒滤料。经过本公司不断改进配方，提炼工艺，使Lc—T系列陶粒具备了优异滤料的特点：
1、表面多微孔，比表面积大(≥4m2/cm3)，适合各类微生物的生长，在其表面能形成稳定的、高活性的生物膜，处理出水水质高。
2、滤料层孔隙分布均匀，克服了因滤料层孔隙分布不均匀而引起的水头损失大，易堵塞、板结的缺陷。
3、堆积密度适中，(0.85-1.05g/cm3)反冲洗容易进行，能耗低，反冲洗时不跑料。
4、采用很好的粒径级配(3-5mm，ks60≤1.40)，纳污能力强，滤料氧利用率高，水头损失增加
缓慢，运行周期长，产水量大。
5、强度大、耐摩擦，筒压强度≥4.0Mpa，物理、化学稳定性好，长期浸泡不会向水体释放任何有害物质，寿命长。本公司陶粒滤料以产地特有的粘土为主要原料经高温烧成，无二次污染。经中国疾病预防控制中心检测，符合涉水产品的卫生要求。
6、规模化生产，价格便宜。本公司年生产能力达到四万立方米。
Lc-T系列陶粒滤料，在生产的各个环节，严格从粒径、均匀度、级配、密度、粒形、酸可溶率、空隙率、比表面积、耐摩擦等各个方面进行把关，确保质量。目前己广泛应用于市政污水、各种工业废水及污水深度处理，近年更是开拓了在自来水厂的应用。
陶粒滤料化学成分参数表：
|
指标名称 |
Si02 |
Fe2O3 |
Al2O3 |
CaO |
MgO |
NaO+K2O |
其它 |
|
含量(%) |
60-70 |
6-10 |
15-22 |
2-5 |
1-4 |
1-5 |
1-3 |
陶粒滤料产品规格型号：
|
陶粒型号 |
使用范围 |
|
Lc-6 |
粒径8-12mm适用于污水生化处理中承托层或工业水过滤。 |
|
Lc-T5 |
粒径5-8mm适用于污水生化处理或工业废水粗过滤。 |
|
Lc-T4 |
粒径4-6mm适用于城市污水生化处理和中水回用工程。 |
|
Lc-T3 |
粒径3-5mm适用于城市污水厂二级处理后深度处理回用。一般可用做BAF-N池滤料，也可用于工业水过滤填料及中水回用工程。 |
|
Lc-T2 |
粒径1-3mm适用于BAF—N池或DN—P滤池。适用于城市污水脱氮除磷深度处理回用，也可用于给水中微污染原水的处理和用于工业水过滤、自来水厂过滤用。 |
|
Lc-T1 |
粒径0.5-2mm可用于BAF—N池或DN—P滤池。适用于城市污水脱氮深度处理回用，用于给水工艺中对污染原水的预处理和自来水厂过滤材料。 |
陶粒滤料技术参数表：
|
项目 |
性能与参数 |
||
|
外观 |
类球型，表面深褐色或呈灰褐色，粗糙多微孔 |
||
|
粒径 |
<2.0mm |
≥2.0mm |
|
|
堆积密度 |
0.85~1.05g/cm3 |
0.85~1.05g/cm3 |
|
|
表观密度 |
1.4~1.9g/cm3 |
1.4~1.9g/cm3 |
|
|
空隙率 |
≥35％ |
≥50％ |
|
|
破损率 |
≤0.04％ |
≤0.04％ |
|
|
磨损率 |
≤3.0％ |
≤3.0％ |
|
|
比表面积 |
≥1×104cm3/g |
≥2×104cm3/g |
|
|
烧减量 |
<0.03％ |
<0.03％ |
|
|
不均匀系数 |
K60：≤1.40 |
K60：≤1.40 |
|
|
盐酸可溶率 |
≤0.10％ |
≤0.10％ |
|
|
水头损失 |
≤l00mm/m |
≤l00mm/m |
|
|
溶出物 |
不含对人体有害的微量元素 |
||
|
筒压强度 |
≥2.0Mpa |
≥4.0Mpa |
|
陶料生产流程：
原料、辅助材料 -> 烘干 -> 配方 -> 粉碎-> 搪粒 -> 预干燥 -> 烧结 -> 冷却 -> 筛分 -> 计量 ->包装
