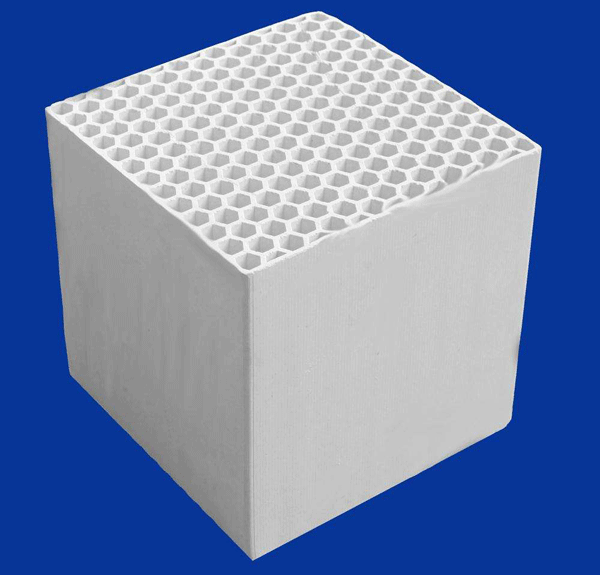

蓄热式高温空气燃烧技术(简称HTAC)具有节能和环保的双重作用，比较传统燃烧技术节约燃料20-50%，氧化烧损下降20%以上，NOx排放量减少40%以上，生产效率大大提高。作为其关键部件之一的蜂窝蓄热体具有单位体积换热面积大、传热快、气流阻力小、透热深度浅、热效率高等优点。有方孔、圆孔、六方孔等各种孔型及平面、斜面、单槽、双槽各种墙面形状。我公司技术人员根据我国工业炉的特点和使用环境，大胆创新，在国内率先用2000℃以上高温电熔铬刚玉与其它高纯材料合成制造蜂窝蓄热体、挡板砖和蓄热球。利用该合成材料耐火度高、荷重软化温度高、抗渣性好、热震稳定性好、导热快、抗冲刷性好、容重大、热容量大等优点，使用寿命达到国外同类产品水平。另外，添加的催化物在600℃左右就与烟气中的CO、HC化合物发生催化燃烧，进一步提高余热回收和降低污染气体的排放，现正在大面积推广.
（2）规格型号
|
长*宽*高 |
孔数 |
孔格宽 |
壁厚 |
边壁厚 |
比较面积 |
开孔率 |
端面形状 |
|
200*100*100 |
20*9 |
圆孔￠8.5 |
2.3 |
2.5 |
280 |
51 |
|
|
150*100*100 |
36*24 |
方孔￠3*3 |
1.1 |
1.2 |
734 |
52 |
|
|
150*100*100 |
35*20 |
六方孔￠4 |
1.0 |
1.2 |
687 |
65 |
|
|
150*100*100 |
10*6 |
六方孔￠12 |
4.0 |
4.0 |
210 |
50 |
|
|
150*100*100 |
35*20 |
六方孔￠3.5 |
1.5 |
1.5 |
570 |
50 |
|
|
150*100*100 |
17*13 |
圆孔￠7.5 |
1.2 |
1.3 |
366 |
57 |
|
|
150*100*100 |
33*19 |
圆孔￠4 |
1.0 |
1.3 |
568 |
53 |
|
|
150*100*100 |
15*9 |
圆孔￠8.5 |
2.3 |
2.5 |
280 |
51 |
|
|
150*100*100 |
38*22 |
六方孔￠3.6 |
0.9 |
1.2 |
696 |
63 |
|
|
150*100*100 |
42*28 |
方孔￠2.6*2.6 |
1.0 |
1.1 |
815 |
53 |
|
|
100*100*100 |
7*6 |
六方孔￠12 |
4.0 |
4.0 |
224 |
52 |
|
|
100*100*100 |
31*31 |
方孔￠2.65*2.65 |
0.55 |
0.7 |
1065 |
67 |
|
|
100*100*100 |
24*24 |
方孔￠3*3 |
1.1 |
1.2 |
741 |
52 |
|
|
100*100*100 |
23*20 |
六方孔￠4 |
1.0 |
1.2 |
608 |
84 |
|
|
100*100*100 |
10*9 |
圆孔￠8.5 |
2.3 |
2.5 |
280 |
51 |
|
（3）物理性能
|
性能 |
材质 |
|||||
|
|
堇青石 |
堇青石莫来石合成 |
莫来石 |
刚玉莫来石 |
铬刚玉莫来石 |
锆刚玉莫来石 |
|
容重(g/cm3) |
0.6-0.8 |
0.7-0.9 |
0.8-1.0 |
0.9-1.1 |
0.9-1.15 |
0.9-1.15 |
|
热膨胀系数(20-1000 ℃)*10-6·0C-1 |
1.8-2.3 |
4-5 |
5-6 |
5-6.5 |
5-6.5 |
5-6 |
|
比热容(J·(g·K)-1 |
≥0.85 |
≥0.90 |
≥1.0 |
≥1.10 |
≥1.15 |
≥1.15 |
|
导热系数(1000℃(w·(m·k)-1 |
≥1.0 |
≥1.10 |
≥1.20 |
≥1.20 |
≥1.30 |
≥1.30 |
|
最高使用温度(℃) |
1250 |
1350 |
1450 |
1550 |
1550 |
1550 |
|
A轴耐压强度/MPa |
≥20 |
≥22 |
≥22 |
≥25 |
≥30 |
≥30 |
|
B轴耐压强度/MPa |
＞8 |
＞10 |
＞10 |
＞12 |
＞15 |
＞15 |
（4）化学性能
|
成分 |
材质 |
|||||
|
堇青石 |
堇青石莫来石合成 |
莫来石 |
刚玉莫来石 |
铬刚玉莫来石 |
锆刚玉莫来石 |
|
|
SiO2 |
42-52 |
40-50 |
35-38 |
25-30 |
23-28 |
23-28 |
|
AL2O3 |
36-40 |
45-50 |
60-65 |
65-70 |
65-70 |
65-70 |
|
MgO |
12-15 |
6-9 |
≤0.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|
Fe2O3 |
＜1.0 |
＜1.0 |
＜1.0 |
＜1.0 |
＜1.0 |
＜1.0 |
|
K2O+Na2O+CaO |
＜1.2 |
＜1.2 |
＜1.2 |
＜1.2 |
＜1.2 |
＜1.2 |
