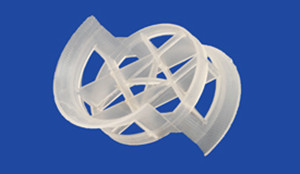

塑料共轭环填料揉合了环形和鞍形填料的特点, 它的结构是将阶梯环沿轴向对半剖开，然后将其中的一半倒转108° 连接而成，其中每个半圆形构件中间一个半环形肋片。采用共轭曲线肋片结构，两端外卷边及合适的长径比，填料间或填料塔壁间均为点接触、不会产生叠套，且其孔隙均匀、阻力小，乱堆时取定向排列，故有规整填料的特点，故有较好的流体力学和传质性能。同时， 塑料共轭环填料具有压降小，气液接触表面积大，流体力学和传质性能优良等特点。
塑料共轭环填料的应用：
在塔内装时，填料间及其与塔壁间均为点接触，空隙均匀，具有流体阻力小（压降小）流量大的优点，流体通过填料层时，气涂接触良好，沟流和壁流趋势小，从而达到付质性能优良的效果。塑料共轭环填料可广泛应用于甲基丙烯酸、酒精提纯、硫酸吸收、甲脂精馏、废气净化、桉叶油提纯、水质净化等方面。
塑料共轭环参数:
|
规格
|
外径 × 高 × 厚 |
比表面积 |
空隙率 |
堆积个数 |
堆积重度 |
干填料因子 |
|
mm |
mm |
m²/m³ |
m³/m³ |
n/m³ |
Kg/m³ |
m-1 |
|
Φ25 |
25×17.5×1.0 |
228 |
0.9 |
74000 |
65.2 |
312.8 |
|
Φ38 |
38×19×1.2 |
132.5 |
0.91 |
18650 |
54.5 |
175.8 |
|
Φ50 |
50×25×1.5 |
114.2 |
0.927 |
9200 |
49.2 |
143.1 |
|
Φ76 |
76×38×2.6 |
90 |
0.929 |
3980 |
63.5 |
112.3 |
|
Φ100 |
100×50×3 |
76 |
0.941 |
1800 |
45 |
101.1 |
